液体涡轮流量计

涡轮流量计是一种精密流量测量仪表，测量无杂质、无腐蚀液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域。

一、产品概述

1.1 应用场合涡轮流量计是一种精密流量测量仪表，测量无杂质、无腐蚀液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域。

1.2 工作原理当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。

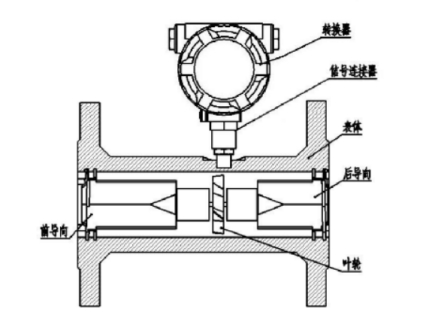

1.3 产品结构涡轮流量计的基本结构如图 1-1 所示，它主要由表体、前导向、后导向、叶轮、信号连接器和转换器等组成。

法兰型涡轮流量计结构图

二、仪表类型

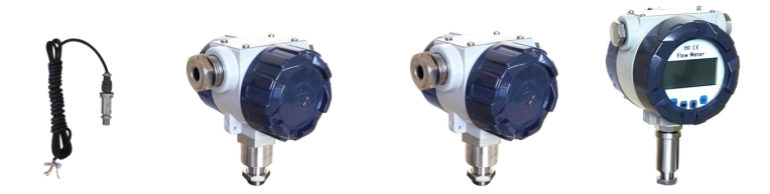

2.1 转换器

脉冲输出型 防爆脉冲输出型 智能显示型 4-20mA 输出型

2.2 传感器

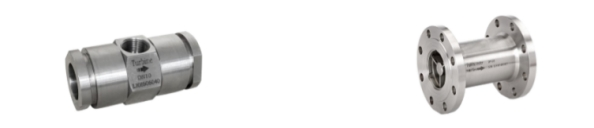

螺纹连接型 法兰连接型

配件：（卡箍、卡盘） 配件：（夹装法兰）

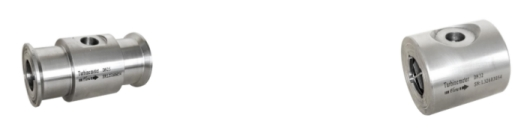

卡箍连接型 夹装连接型

（卡箍、卡盘非标配） （标配夹装法兰）

注： DN50 及以下口径的夹装连接型传感器与防爆脉冲型或 4-20mA 输出型转换器配套时需订制。

三、技术参数

3.1 流量特性

仪表口径（mm)	常规流量范围（m³/h)	扩展流量范围（m³/h)	始动流量（m³/h)	最大压损¹(KPa)*
4	0.04~0.25	0.04~0.4	0.02	120
6	0.1~0.6	0.06~0.6	0.05	80
10	0.2~1.2	0.15~1.5	0.07	50
15	0.6~3.6	0.5~5	0.35	35
20	0.8~8	0.45~9	0.3	35
25	1~10	0.5~10	0.4	35
32	1.5~15	0.8~15	0.6	35
40	2~20	1~20	0.6	35
50	4~40	2~40	1	35
65	7~70	5~70	4	25
80	10~100	7~100	5	25
100	20~200	10~200	8	25
125	25~250	13~250	10	25

说明：

*1 最大压损是流量计工作在最大流量点时的压损，介质为水，常温。

*2 准确度等级 0.2 的产品需订制，且流量范围比常规范围小。

3.2 机械特性

被测介质	无杂质、低粘度、无强烈腐蚀性液体
执行标准	涡轮流量传感器(JB/T9246-1999)
检定规程	涡轮流量计(JJG1037-2008)
仪表口径及连接方式	法兰连接型	DN15-DN200
	螺纹连接型	DN4-DN50
	夹装连接型	DN4-DN200
	卡装连接型	DN4-DN100
法兰标准	常规标准	GB/T 9113-2000
	其他标准	国际管法兰	如:德标DIN、美标ANSI、日标JIS
		国内管法兰	如:化工部标准、机械部标准
螺纹规格	常规规格	英制管螺纹(外螺纹)(参照标准GB/T7307-2001)
	其他规格	内螺纹、球面螺纹、NPT螺纹等

说明：*1 非国标法兰需订制； *2 非常规英制管螺纹需订制。

耐压等级

仪表口径（mm)	连接方式及耐压等级
	螺纹连接	法兰连接	卡箍连接	夹装连接(订制)
4	6.3Mpa((更高耐压等级)	ˉ	1.0MPa	≤42MPa
6
10
15		4.0MPa(更高耐压等级可订制)
20
25
32
40
50				≤26MPa
65	ˉ	1.6MPa(更高耐压等级可订制)
80
100				≤15MPa
125			ˉ
150
200				≤11MPa

材质说明

类型	表体		叶轮		前后导向		法兰或卡箍/卡盘
	常规	订制	常规	订制	常规	订制	常规	订制
螺纹连接	304	316	2Cr13	双向钢	304	316	﹣	﹣
法兰连接							202/304	316
夹装连接							碳钢	304/316
卡箍连接							304	﹣

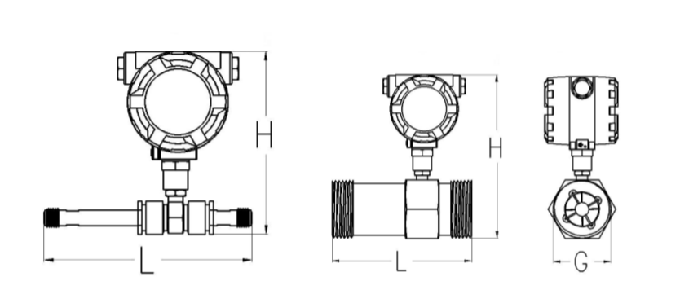

图 4-1 螺纹连接示意图

DN4～DN10 螺纹连接传感器（含直管段） DN15～DN50 螺纹连接传感器

表 4-1 螺纹连接尺寸对照表

仪表口径（mm）	L*（mm）	H（mm）				G(外螺纹）
仪表口径（mm）	L*（mm）	脉冲型	防爆脉冲型	4-20mA 输出型	智能显示型	G(外螺纹）
4	225	140	145	145	190	G1/2
6	225	140	145	145	190	G1/2
10	345	145	150	145	190	G1/2
15	75	145	150	150	195	G1
20	80	150	155	155	200	G1
25	100	155	160	160	205	G11/4
32	140	175	180	180	225	G2
40	140	180	185	180	230	G2
50	150	185	190	190	235	G21/2

说明：以上 DN4-DN10 流量传感器含出厂标配的直管段尺寸,DN15-DN50 口径流量传感器

不含直管段尺寸。

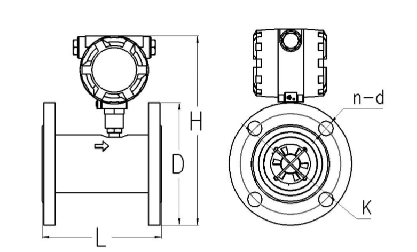

图 4-2 法兰连接示意图

表4-2 法兰连接尺寸对照表

仪表口径（mm）	L （mm）	D （mm）	K （mm）					d（mm）	n(孔数）	标配耐压
仪表口径（mm）	L （mm）	D （mm）	K （mm）	脉冲输出型	防爆脉冲输出型	4-20mA 输出型	智能显示型	d（mm）	n(孔数）	标配耐压
15	75	95	65	175	180	180	225	14	4	2.5MPa
20	80	105	75	185	190	190	235	14	4
25	100	115	85	200	195	195	240	14	4
32	140	140	100	210	215	215	255	18	4
40	140	150	110	195	220	220	265	18	4
50	150	165	125	230	235	235	275	18	4
65	170	185	145	255	260	260	305	18	8	1.6MPa
80	200	200	160	260	265	265	310	18	8
100	220	220	180	285	285	285	330	18	8
125	250	250	210	310	315	315	360	18	8
150	300	285	240	345	345	345	390	22	8
200	350	340	295	395	400	400	445	22	12

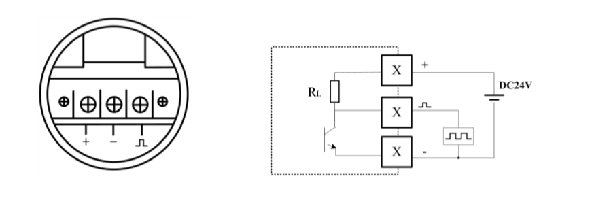

接线说明脉冲输出型输出线定义

线材颜色	符号名称	接线内容
红色	24V+	供电电源：“24V+”
白色	电源﹣	GND
黄色	脉冲	输出信号

防爆脉冲输出型

注：脉冲输出满足以下条件：

高电平幅值>22V，低电平幅值<0.8V，脉冲频率≦3000Hz

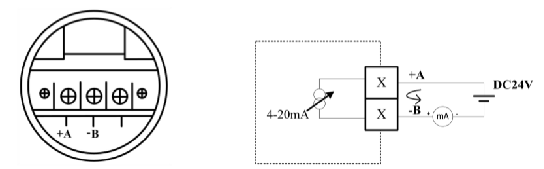

4-20mA 电流输出型

注：电流负载电阻<500Ω

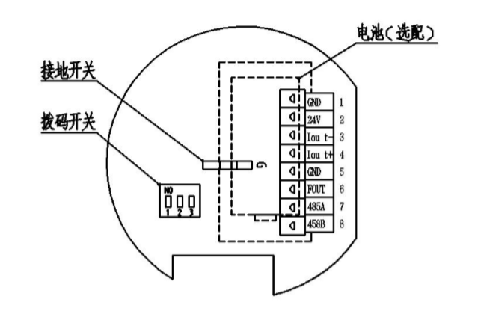

智能显示型

输出方式
供电方式	显示	脉冲*1	当量脉冲*2	电流					RS485
				两线制4-20mA	三线制4-20mA	三线制0-20mA	四线制4-20mA	四线制0-20mA
电池*3	●
DC24V	●	●	●	●	●	○			●
电池+DC24V*4	●	●	●	●	●	○			●
AC220V	●	●	●				●	○	●
	符号描述：●标配 ○选配

说明：

*1 脉冲是指与叶轮转速成正比的脉冲信号，其频率与瞬时流量成正比；

*2 当量脉冲是指每达到单位累积量（如 1m3、1L 或 0.01L 等）时输出的脉冲信号；

*3 电池型号为 ER34615，寿命可达 2 年以上；

*4 电池型号为 ER26500，属于备用电池，若仅电池供电，寿命可达 1 年以上。

DC24V 供电接线说明
