旋进旋涡流量计
一、主要特点
1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，安全性能高，结构紧凑，外形美观。
2、就地显示温度、压力、瞬时流量和累积总量。
3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存。
5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。6、防盗功能可靠，具有密码保护，防止参数改动。
7、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。
本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004
二、主要技术参数
1.标准状态条件：P=101.325kPa，T=293.15K
2.使用条件：
环境温度：-30～+60℃ 介质温度：-20～+80℃ 相对温度：5%～95%
大气压力：86KPa～106KPa
3.流量范围
铝合金壳体旋进流量计流量范围 | 不锈钢壳体旋进流量计流量范围 | ||||
型号规格 | 公称通经DN | 流量范围（m³/h） | 型号规格 | 公称通经DN | 流量范围（m³/h） |
ZHLUX-20 | 20 | 2～15 | ZHLUXB1-20 | 20 | 2～15 |
ZHLUX-25 | 25 | 2.5～30 | ZHLUXB1-25 | 25 | 2.5～30 |
ZHLUX-32 | 32 | 4.5～60.0 | ZHLUXB1-32 | 62 | 4.5～60.0 |
ZHLUX-50 | 50 | 10～150 | ZHLUXB1-50 | 50 | 10～150 |
ZHLUX-80 | 80 | 28～400 | ZHLUXB1-80 | 80 | 28～400 |
ZHLUX-100 | 100 | 50～800 | ZHLUXB1-100 | 100 | 50～800 |
ZHLUX-150 | 150 | 150～2250 | ZHLUXB1-150 | 150 | 150～2250 |
ZHLUX-200 | 200 | 360～3600 | ZHLUXB1-200 | 200 | 360～3600 |
该流量范围为产品出厂检定的流量范围（常温、常压下介质为空气，密度为1.205kg/m³）：同时，随着压力的增大，流量范围也随之增大。 | |||||
4.电气性能指标
工作电源：外电源：+24VDC
内电源：3.6V锂电池； 整机功耗：外电源，＜1W
内电源：＜0.3mW， 输出方式：脉冲信号
4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设定。
RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。
5. 防爆标志：ExdⅡBT6 Gb
6. 防护等级：IP65
三 外形尺寸
铝合金壳体旋进流量计外形及安装尺寸表 | ||||||
公称通径DN（mm） | 压力等级（PN） | 安装总长度L（mm） | 安装总高度H（mm） | 法兰外径D（mm） | 螺栓孔中心圆直径K（mm） | 螺栓孔数量n螺栓孔直径d |
20 | 1.6MPa | 160 | 410 | 105 | 75 | 4-Φ14 |
25 | 1.6MPa | 180 | 420 | 115 | 85 | 4-Φ14 |
32 | 1.6MPa | 200 | 430 | 140 | 100 | 4-Φ18 |
50 | 1.6MPa | 232 | 440 | 165 | 125 | 4-Φ18 |
80 | 1.6MPa | 330 | 490 | 200 | 160 | 8-Φ18 |
100 | 1.6MPa | 413 | 510 | 220 | 180 | 8-Φ18 |
150 | 1.6MPa | 575 | 560 | 285 | 240 | 8-Φ22 |
200 | 1.6MPa | 700 | 620 | 340 | 295 | 12-Φ22 |
不锈钢壳体 旋进流量计外形 安装尺寸表 | ||||||
公称通径DN（mm） | 压力等级（PN） | 安装总长度L（mm） | 安装总高度H（mm） | 法兰外径D（mm） | 螺栓孔中心圆直径K（mm） | 螺栓孔数量n螺栓孔直径d |
20 | 4.0MPa | 200 | 300 | 105 | 75 | 4-Φ14 |
25 | 4.0MPa | 200 | 300 | 115 | 85 | 4-Φ14 |
32 | 4.0MPa | 200 | 360 | 140 | 100 | 4-Φ18 |
50 | 4.0MPa | 230 | 370 | 165 | 125 | 4-Φ18 |
50 | 6.3MPa | 240 | 390 | 180 | 135 | 4-Φ22 |
80 | 1.6MPa | 330 | 420 | 200 | 160 | 8-Φ18 |
80 | 6.3MPa | 330 | 430 | 215 | 170 | 8-Φ22 |
100 | 1.6MPa | 410 | 485 | 220 | 180 | 8-Φ18 |
150 | 1.6MPa | 570 | 510 | 285 | 240 | 8-Φ22 |
200 | 1.6MPa | 700 | 570 | 340 | 295 | 12-Φ22 |
四.安装注意事项
1）流量计应根据流向标志安装。
2）流量计可水平、垂直或任意角度倾斜安装。

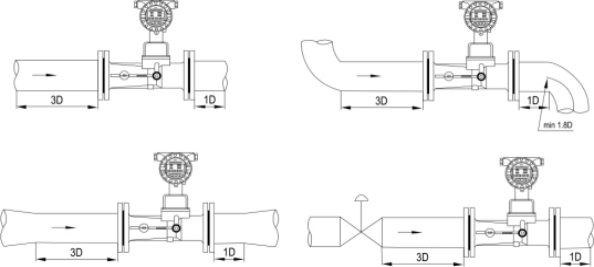

3）上下游直管段要求见图1
4）被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。
5）流量计周围不应有强外磁场干扰及强烈的机械振动。
6）流量计必须可靠接地。
