涡街流量计
涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。
涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。
LUGB涡街流量计主要技术参数：
公称通径(mm) | 15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) | 压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500（协议订货） |
本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
精确度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范围度 | 1：6～1：30 |
供电电压 | 传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池 |
输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防护等级 | 普通型IP65 潜水型 IP68 |
环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA) ≤1500m；负载电阻≤750Ω； RS485/HART≤1200m. |
名称 | 规格参数 |

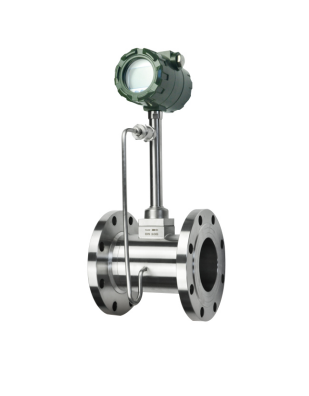

WTSLUGB/E1 | 中文液晶显示温压补偿一体式涡街流量计 |
测量介质 | 过热蒸汽、饱和蒸汽、压缩空气和一般气体 |
(氧气、氮气氢气、天然气、煤气等) | |
型式 | 自带温度压力补偿 |
公称直径 | 法兰连接：DN15～DN300 |
供电 | DC24V 3.6V锂电池 |
材质 | 不锈钢304 不锈钢316L |
测量精度 | ±1.0 ±1.5 ％ |
名称 | 规格参数 |

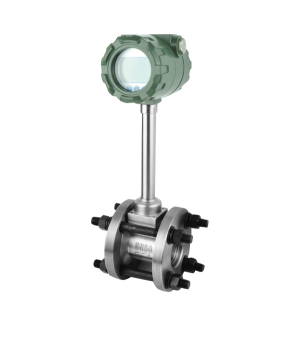

WTSLUGB/E4 | 中文液晶显示法兰夹持 一体式涡街流量计 |
测量介质 | 水和液体（如：水、汽油、酒精、苯类等 |
型式 | 一体式无补偿 |
公称直径 | 法兰连接：DN15～DN300 |
供电 | DC24V 3.6V锂电池 |
材质 | 不锈钢304 不锈钢316L |
测量精度 | ±1.0 ±1.5 ％ |
名称 | 规格参数 |

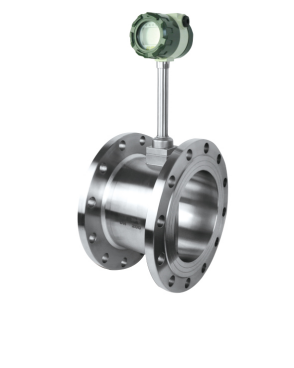

WTSLUGB/E5 | 中文液晶显示法兰连接无补偿一体式涡街流量计 |
测量介质 | 水和液体（如：水、汽油、酒精、苯类等 |
型式 | 一体式法兰连接无补偿 |
公称直径 | 法兰连接：DN15～DN300 |
供电 | DC24V 3.6V锂电池 |
材质 | 不锈钢304 不锈钢316L |
测量精度 | ±1.0 ±1.5 ％ |
名称 | 规格参数 |

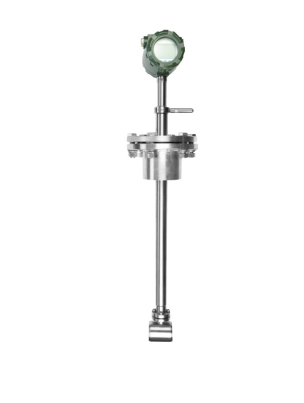

WTSLUGB/E6 | 中文液晶显示法兰连接无补偿插入式涡街流量计 |
测量介质 | 水和液体（如：水、汽油、酒精、苯类等 |
型式 | 一体式法兰连接插入式 |
公称直径 | 法兰连接：DN300～DN1500 |
供电 | DC24V 3.6V锂电池 |
材质 | 不锈钢304 不锈钢316L |
测量精度 | ±1.5 ±2.5 ％ |
仪表口径(mm) | 液体 | 气体 | ||
测量范围(m3/h) | 输出频率范围(Hz) | 测量范围(m3/h) | 输出频率范围(Hz) | |
15 | 0.3～5 | 35～600 | 2.2～20 | 260-～2000 |
20 | 0.6～10 | 29～420 | 4～36 | 210～1900 |
25 | 1.2～16 | 25～336 | 8.8～55 | 190～1140 |
32 | 1.8～20 | 18～264 | 10～150 | 156～1080 |
40 | 2～40 | 10～200 | 27～205 | 140～1040 |
50 | 3～60 | 8～160 | 35～380 | 94～1020 |
65 | 4～85 | 6～120 | 35～800 | 94～940 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
125 | 20～350 | 3.2～57 | 150～2000 | 38～475 |
150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 协议 | 协议 | ||
禁止带电进行操作
确认供电类型及方式
本公司产品分为两种类型，根据供电方式不同区分，分为电池供电和24V供电两类。

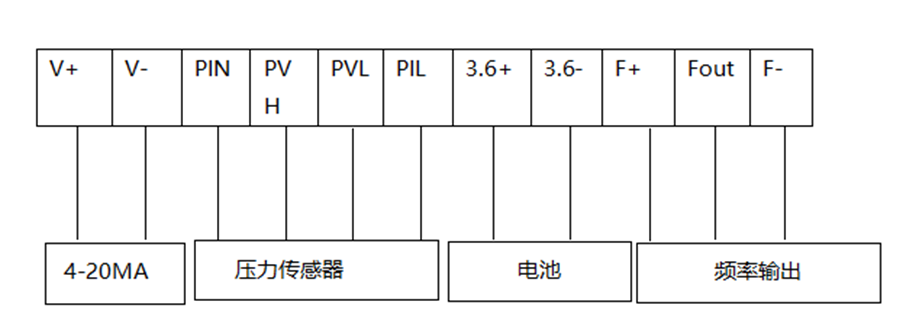

V+ V-为两线制电流输出端口。
PIN+ PVH PVL PIL-为压力传感器接口。
3.6+ 3.6-为电池接口。
F+ F- 为频率输出电源正负接口 FOUT为频率输出接口。
需要哪个部分的功能接对应部分的接线端子即可。

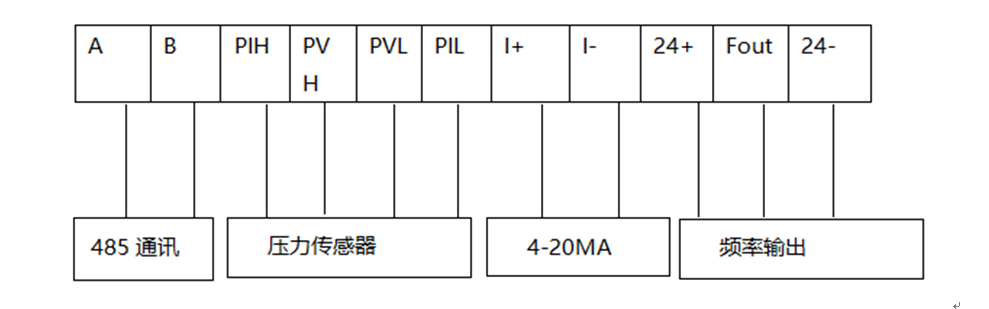

A B为485通讯输出端口。
PIN+ PVH PVL PIL-为压力传感器接口。
I+ I- 为电流信号输出端口。
24+ 24- 电源正负。
FOUT为频率输出接口。
需要哪个部分的功能接对应部分的接线端子即可
