金属管（转子）浮子流量计
LZ系列金属转子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构，具有体积小、压损小、量程比大（10~20:1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件下得流量测量与过程控制。
LZ系列金属管转子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。 LZ系列金属管转子流量计采用无接触检测磁场角度变化的磁测传感器、并配以高性能MCU，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、在线参数标定、掉电保护等特点。 LZ系列金属管转子流量计的设计制作还考虑了用户工艺流向要求，有LZ50垂直安装式、LZ51上进下出安装式、LZ52侧进侧出安装式、LZ53底进侧出安装式、LZ54螺纹连接式、LZ56R/L水平安装式等安装方式可选。
传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的触液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。
技术规格参数 | |
测量范围 | 水 (20℃) 6～150000 l/h |
空气（0.1013MPa 20℃） 0.05～4000 m3/h | |
量 程 比 | 10:1（特殊型20：1） |
精度等级 | 1.0 1.5 2.5 |
工作压力 | DN15～DN50 PN4.0MPa （特殊型25MPa）DN80～DN100 PN1.6MPa （特殊型16MPa）夹套压力等级：1.6MPa |
介质温度 | 标准型 -80℃～+220℃高温型 300℃衬PTFE型 ≤85℃ |
环境温度 | -40℃～+120℃(电远传型≤65℃) |
介质粘度 | DN15： ≤5mPa.s≤30mPa.s)DN25： ≤250mPa.s DN50～DN150：≤300mPa.s |
液晶显示 | 瞬时流量显示数值范围:0～9999.99 累积流量显示数值范围:0～999999.90 |
输 出 | 标准信号:二线制4～20mA 报警信号:集电极开路,MAX100Ma@30VDC内部阻抗100W |
供 电 | 标准型:24VDC±20%交流型:220VAC(85～265VAC) 电池型:3.6@5.2AH锂电池 |
连接方式 | 标准型：HG20592法兰特殊型：用户提供法兰标准螺纹连接型：DIN11851或用户指定 |
电气接口 | M20×1.5、PG11、1/2”NPT |
整体高度 | 标准型:250mm(其他安装方式例外) |
防护等级 | IP65 |
防爆标志 | 本安型：ExiaIICT3～6 隔爆型：ExdIIBT4 |

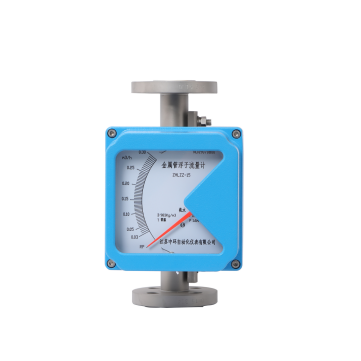

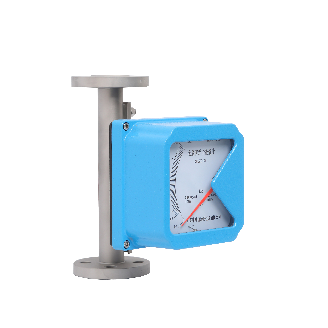

垂直安装就地指针显示 指针显示+4-20mA输出

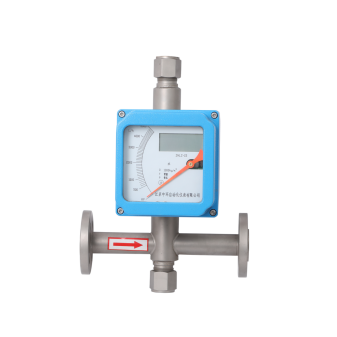

垂直安装液晶显示 水平安装+液晶显示

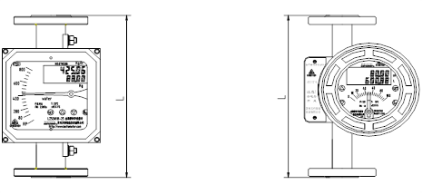

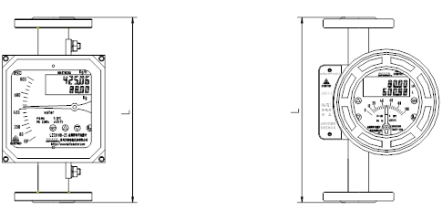

LZ标准型外形尺寸及重量
口径 | DN15 | DN25 | DN50 | DN80 | DN100 | DN150 |
L(mm) | 250mm | 250mm | 250mm | 250mm | 250mm | 250mm |
重量Kg | 5.0 | 6.5 | 10 | 15.5 | 17 | 35 |

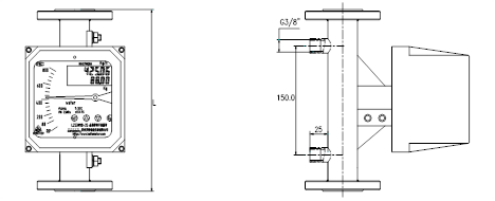

LZ/T夹套型外形尺寸及重量 （方形：本安型；圆形：隔爆型）
口径 | DN15 | DN25 | DN50 | DN80 | DN100 | DN150 |
L(mm) | 250mm | 250mm | 250mm | 250mm | 250mm | 250mm |
重量Kg | 7.5 | 10 | 13 | 19 | 21 | 38 |
LZ50/PTFE型外形尺寸及重量
口径 | DN15 | DN25 | DN50 | DN80 | DN100 |
L(mm) | 250mm | 250mm | 250mm | 250mm | 250mm |
重量Kg | 5.0 | 6.5 | 10 | 15.5 | 16.5 |
LZ/c型外形尺寸、重量及压损
口径 | DN15 | DN25 |
L(mm) | 250mm | 250mm |
重量Kg | 6.0 | 7.2 |
压 损KPa | 21 | 30 |

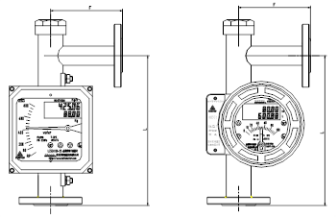

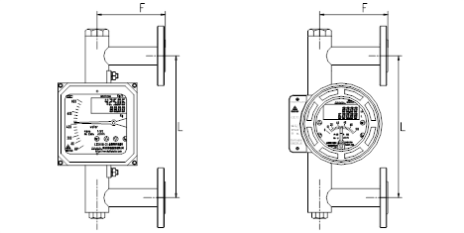

LZ/c型外形尺寸、重量及压损
口径 | F(mm） | L(mm） | H(mm） | 重量Kg | 压损KPa |
DN50 | 120 | 250 | 650 | 13 | 36 |
DN80 | 150 | 300 | 800 | 34 | 45 |
DN100 | 150 | 300 | 800 | 49 | 58 |
DN150 | 180 | 350 | 850 | 66 | 63 |
LZ/z型外形尺寸、重量及压损
口径 | F(mm） | L(mm） | H(mm） | 重量Kg | 压损KPa |
DN15 | 120 | 250 | 350 | 4.5 | 18 |
DN25 | 120 | 250 | 350 | 7 | 22 |
口径DN | 水(20℃) | 空气0.1013MPa 20℃ | 最大压力损失KPa | ||
L/h 最大量程（量程比10:1） | m³/h | ||||
mm | 常规型 | 防腐型 | 1□ | 水 | 空气 |
15 | 16 | / | 0.5 | 2 | 7 |
25 | 16 | 0.7 | 2.3 | 7.2 | |
40 | 25 | 1.1 | 2.5 | 7.3 | |
63 | 40 | 1.8 | 2.5 | 7.5 | |
100 | 63 | 2.8 | 2.5 | 7.8 | |
160 | 100 | 4.8 | 2.6 | 8.0 | |
250 | 160 | 7.0 | 2.7 | 10.0 | |
400 | 250 | 10.0 | 2.9 | 10.8 | |
630 | 400 | 16.0 | 3.4 | 14 | |
25 | 630 | 400 | 16 | 4.0 | 7.0 |
1000 | 630 | 30 | 4.1 | 8.0 | |
1600 | 1000 | 45 | 4.4 | 12.0 | |
2500 | 1600 | 70 | 5.2 | 19.0 | |
4000 | 2500 | 110 | 7.0 | 25.0 | |
6300 | 4000 | 180 | 12.5 | 33.0 | |
50 | 6300 | 4000 | 180 | 4.7 | 8.0 |
10000 | 6300 | 250 | 5.1 | 15.0 | |
16000 | 10000 | 400 | 6.2 | 22.0 | |
25000 | 16000 | 1000 | 8.0 | 35.0 | |
80 | 25000 | 16000 | 1000 | 5.3 | 15.0 |
40000 | 25000 | 1200 | 7.8 | 22.0 | |
60000 | 40000 | 1600 | 8.3 | 25.0 | |
100 | 63000 | 40000 | 1800 | 11.4 | 35.0 |
100000 | 63000 | 3000 | 16.7 | 45.0 | |
150 | 150000 | 100000 | 4000 | 17.0 | 47.0 |
LZ系列金属管转子流量计的流量指示与电信号输出由指示器完成。指示器有M1和M2两种型式（根据指示器内的信号变送器分类），在M1型和M2型指示器中，按防爆形式又可分为普通型、本安型、隔爆型三种。
M1型指示器
M1型指示器能实现的功能有：指针就地指示、指针就地指示+4～20mA远传输出、指针就地指示+上下限报警（控制点可调）。
M1型指示器的电信号远传由指示器内加装的转角变送器将浮子的位置转换成与流量相对应标准信号完成的。如用在危险场合，请选本安型（标志为iaIICT3～6）或隔爆型（标志为dIIBT5），本安型须配备安保器或安全栅配套使用组成本安系统，安全栅可选。LB930、LB906等。
M1型指示器的上下限报警由指示器内加装的TG22限位开关完成的。TG22限位开关由SJ3.5N型起始器和安装在指针轴上的切割铝片组成。通过改变铝片的位置，可以任意设定限位置。TG22限位开关与外部的WE77隔离转换放大器(晶体管继电器)配合使用实现上、上限报警信号的远传输出，并具有本安防爆性能。
注：M1型指示器的电信号变送输出与限位开关只能任选其一。
K1/K2--代表上/下限报警；K3--代表上下限报警。

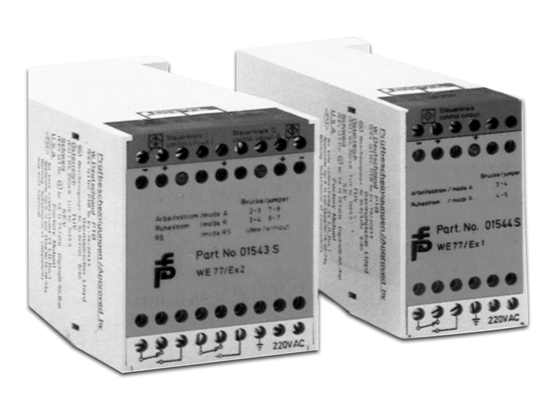

WE77晶体管继电器
WE77晶体管继电器WE77/Ex-1和WE77/Ex-2包括一个电源组、晶体管整流放大器和中间继电器输出。根据操作模式分A型R型和RS.
A型(输出用控制电路低电感给出)工作时,处于释放状态,该型可演变换成R型(输出由控制电路高电感给出)或RS型(带有控制电路电缆损坏监控)LED(发光二级管)或可显示出电缆的损坏情况。
WE77Ex-1(用于一个限位开关)
操作模式 | 接线端子 | 接线端子 |
A型 | 2---3 | 7---8 |
R型 | 3---4 | 6---7 |
RS型 | ---- | ---- |
WE77Ex-2(用于两个限位开关)
操作模式 | 接线端子 |
A型 | 3-----4 |
R型 | 4-----5 |
RS型 | ------ |
1WE77技术参数(表中括号内值为防爆系统最大值)
WE77/Ex-1 | WE77/Ex-2 | |
电源 | 220VAC、24VDC（标准） | |
消耗功率 | 3.5W | |
环境温度 | -25～+60℃ | |
防护类别 | IP30 | |
开路电压 | 8VDC(13.5) | 8VDC(13.5) |
短路电流 | 8mA(31mA) | 8mA(62mA) |
允许电感 | 3mH(31mH) | 13mH(2.6mH) |
允许电容 | 230nF(609nF) | 160nF(539nF) |
触点负荷 | 4A/250V/500VA/COSφ=0.7 | |
触点形式 | 1Z | 1Z(每路) |
继电器吸合时间 | ≤10mS | ≤10mS |
继电器释放电间 | ≤20mS | ≤20mS |
