LGXT系列楔形智能流量计是我公司长期在油田实地考察总结以往流量计在油田使用中的缺点而研制，开发的适用于粘滞性液体的流量测量，粘度可高达500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量。
楔形流量计是一种新型流量计，从20世纪80年代开始使用。楔形流量计试件为V形楔（又称楔形节流件），楔形流量计的圆角顶角向下，有利于液体或含有颗粒物质的液流的顺利通过，不会在节流件的上游侧产生滞流。因此，它特别适用于测量石油、建材等行业的质量流量和气体流量。
楔形流量计特点
1机械工作良好，定位准确，校准楔形流量计，精度到达0.5级。
具有自清洁功能，无滞流区。
3非常耐磨，寿命长，维护成本低。
4永久压力损失小于孔板。
5一体式结构，无需下载压力引导管道进行现场组装，直接将法兰与管道螺纹连接或连接。施工省时、方便，维护成本低。
楔形流量计概述
楔形流量计是一个V形节流元件，其光滑的顶角朝下，因此含有灰尘颗粒或透明液体的液体可以平稳通过，而不会在节流元件上游产生滞流。楔形流量计用于流量测量粘度高达500兆帕秒的粘稠液体，如燃料油、渣油、重油、含有细小颗粒的液-固混合物，如流量测量泥浆、污水等。，而流量测量代表气体和蒸汽等介质。

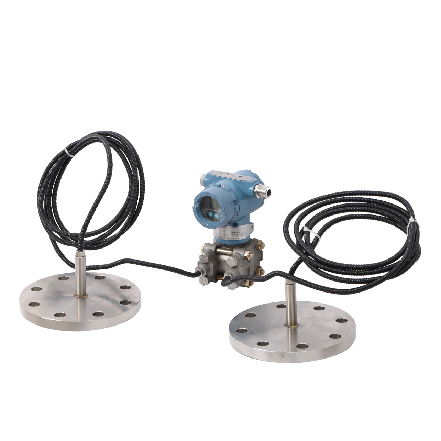

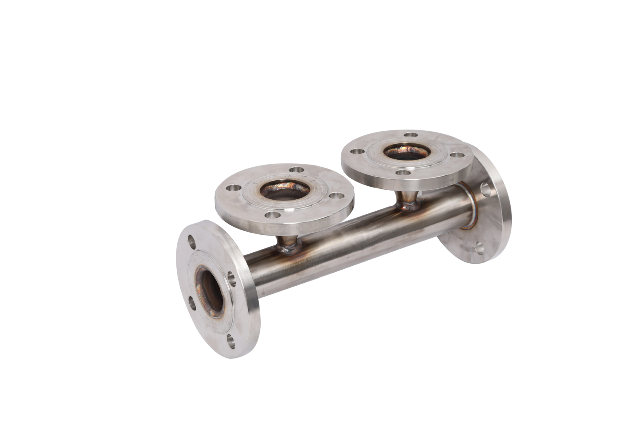

楔形节流装置 双法兰差压变送器
LGXT系列楔形智能流量计 | |
测量介质 | 脏污气体、粘稠液体、蒸汽等各种介质 |
型 式 | 法兰式 |
公称通径DN | DN15—300mm （DN>300亦可设计、生产） |
被测介质温度 | -50℃～+400℃ |
耐压范围 | ≦6.3MPa |
取压方式 | 双法兰口取压 |
节流件/法兰材质 | 铸钢 304SS 316L HC Ti 15Crmo 310S |
防护等级 | IP65 |
防爆等级 | ExdiaIICT5 ExdIIbT6 |
精度等级 | ±1.0级％ ±1.5级％ |
安装方式 | 法兰安装 |
安装直管段 | 前5D后3D D为管道内经 |
型号 | 通径mm | 楔形比h/D | 流量范围M3/H | 长度（㎜） | 工作压力（MPa） | 介质温度（℃） | 水校精度（或油校） | 法兰标准 | |
LGXT-G-15 | 15 | 0.2～0.5 | 0.28～2.7 | 600 | 0.2～42 | -20～300 | 0.2%0.5% | 0.2% | GB9113-88 |
LGXT -G-25 | 25 | 0.8～7.5 | 600 | ||||||
LGXT -G-40 | 40 | 1.5～21 | 700 | ||||||
LGXT -G-50 | 50 | 3～33 | 700 | ||||||
LGXT -G-80 | 80 | 6～75 | 800 | ||||||
LGXT -G-100 | 100 | 0.3～0.5 | 17～100 | 800 | |||||
LGXT -G-150 | 150 | 45～310 | 1000 | ||||||
LGXT -G-200 | 200 | 68～460 | 1000 | ||||||
LGXT -G-250 | 250 | 109～865 | 1200 | ||||||
LGXT -G-300 | 300 | 155～1225 | 1200 | ||||||
楔形比H/D | 上游侧最小直管段长度 | |||
弯头90° | T形三通 | 球阀 | 闸阀（全开） | |
0.2 | 6 | 6 | 10 | 6 |
0.3 | 8 | 8 | 11 | 6 |
0.4 | 12 | 12 | 14 | 8 |
0.5 | 14 | 14 | 16 | 10 |
适用于测量各种脏污介质、粘性介质或低雷诺数介质的流量
型 号：LGUT
取压方式：特殊取压
适用压力：0.01～42.0MPa
适用管径：50～300mm

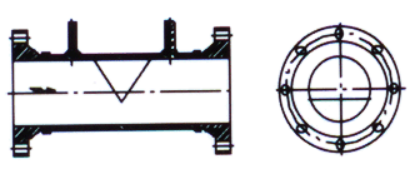

精度等级：1.0 结构形式：(如左图所示)

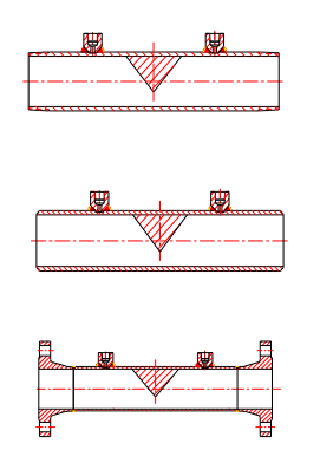

A 型 （对夹式） 螺纹
取压尺寸：DN15mm～DN80mm
B 型 （螺纹式） 螺纹
取压尺寸：DN15mm～DN80mm
C 型 （焊接式） 螺纹
取压尺寸：DN15mm～DN80mm

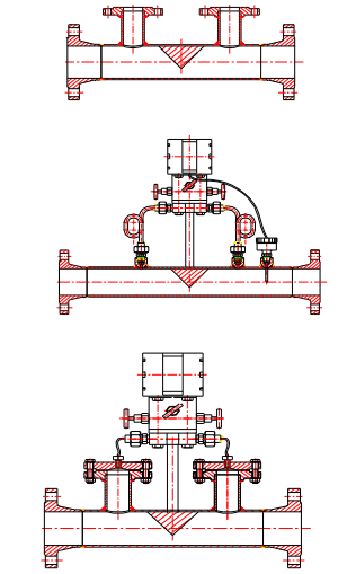

D 型（螺纹取压、法兰连接）
尺寸：DN15mm～DN300mm
E 型（法兰取压、法兰连接）
尺寸：DN15mm～DN300mm
F 型（一体化变送器安装连接）
尺寸：DN15mm～DN300mm
G 型（一体化安装，适用全系列）
尺寸：DN15mm～DN300mm
