威力巴流量计
威力巴流量传感器是通过差压来测量流量的装置，是在皮托管流速测量原理的基础上发展起来的。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件，几乎无压力损失，安装维修方便，运行成本极低，备受用户青睐。
均速管-威力巴流量变送器是由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成的流量计。
威力巴流量传感器配上我公司生产的差压变送器、压力变送器、温度变送器以及流量积算仪即可组成各种类型的均速管流量计。也可采用任何厂家生产的差压变送器、压力变送器、温度变送器以及流量积算仪组成各种类型的威力巴流量计。
由于没有活动部件，几乎无压力损失，安装维修方便，运行成本极低，备受用户青睐。
传感器是由检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在测杆的迎流面上设有多个测压孔测量总压平均值，在其背、侧流面有测量静压测压孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压。
LGZWV 威力巴流量计 | |
测量介质 | 气体、液体、蒸汽等各种介质 |
型 式 | 插入式 |
公称通径DN | DN50—6000mm |
被测介质温度 | -50℃～+650℃ |
耐压范围 | ≦ 25MPa |
节流件/连接件 | 铸钢 304SS 316L HC Ti 15Crmo 310S |
防护等级 | IP65 |
防爆等级 | ExdiaIICT5 ExdIIbT6 |
精度等级 | ±1.0级％ ±1.5级％ |
安装方式 | 插入式，法兰连接，焊接 |
安装直管段 | 前5D后2D D为管道内经 |
检测杆截面的形状有圆形截面，菱形截面，卵形截面等多种型式，其流量系数稳定、能耗少。
型 号：LGZWV
取压方式：特殊取压
适用压力：≤25.0MPa
适用管径：100～3000mm

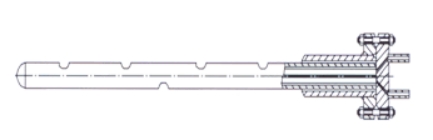

精度等级：2.0 结构形式：(如上图所示)

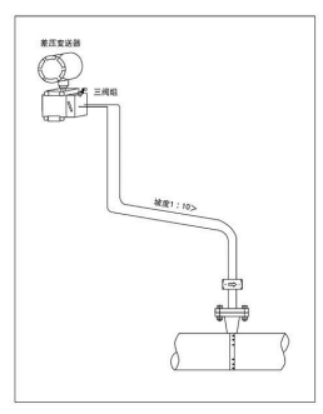

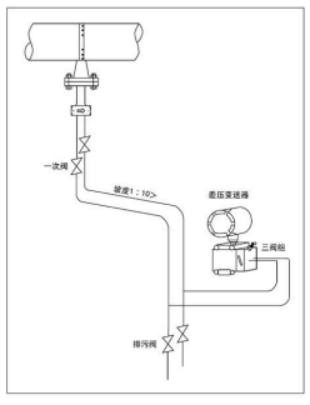

气体管路连接示意图 液体管路连接示意图

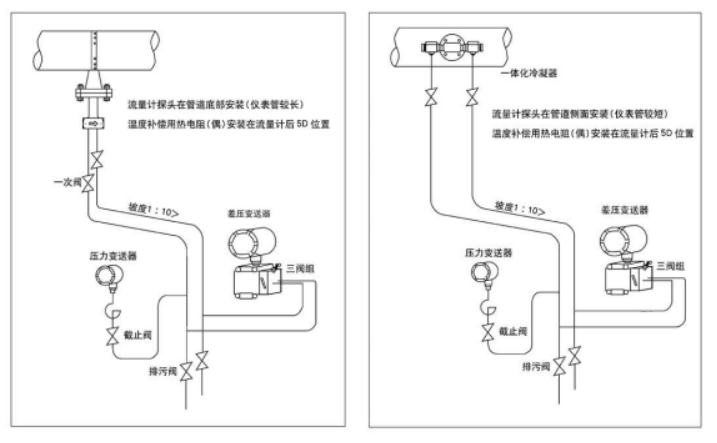

蒸汽测量管路连接示意图
传感器的型式

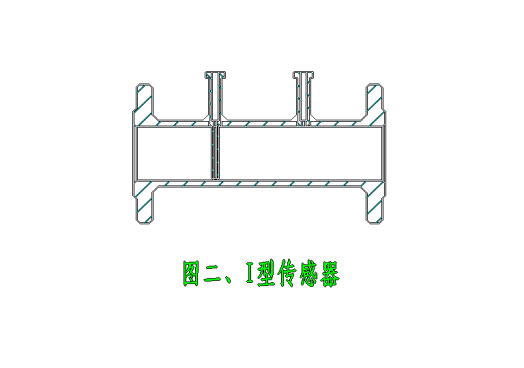

Ⅰ型，适用于（20～50）㎜的管道，外形如图2所示。其检测杆直径一般为4.5～6.5㎜，传感器与管道的连接方式有两种：一种是螺纹连接，另一种是法兰连接。用于高压测量时都采用法兰连接，如下图所示

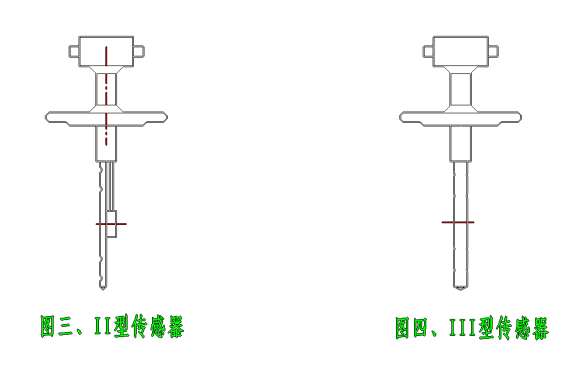

Ⅱ型，适用于40～100㎜的管道，外形如图3所示。
由于管径不太大，为了减少阻塞防止干扰，检测杆的截面尺寸应尽量小。一般直径不大于8㎜。静压取压管改在检测杆外面的后侧位上。如下图三所示
Ⅲ型，适用于90～1800㎜的管道(图四)。
当测量管的直径较大时，检测杆的横截面可以做的粗些，也不会对流场有扰动。此时一般将背面的静压取压管放到迎流面的总压取压管中形成一体，使传感器紧奏，有利于安装维护。当管径很大时，且流速很高时，应在管道直径的另一端安装一个支撑，加强钢性。
Ⅳ型，适用300～2750管型。
这类传感器适用于管道直径DN大于等于1000㎜，压力20MPa以上的测量，由于流速增大，作用于检测杆上的流体冲击力增大。为了加强刚性除了采用法兰连接外，还将加粗检测杆的直径。这类传感器有单边固定和双边固定两种类型。
直管段
由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。
分布方程，并且是在充分发展的速度分布条件下建立的。所以，为了能得到一个理想的分布，
必须在传感器前后有一定长度的直管段（见下表）
序号 | 均速管流量传感器安装位置 | 上游侧A | 下游侧B | ||
有整流器 | 无整流器 | ||||
同一平面 | 不同平面 | ||||
1 | 有一个90°弯头或三通 | 6D | 7D | 9D | 3D |
2 | 在同一平面内有两个90°弯头 | 8D | 9D | 14D | 3D |
3 | 在不同平面内有两个90°弯头 | 9D | 19D | 24D | 4D |
4 | 管道直径改变（收或扩） | 8D | 8D | 8D | 3D |
5 | 部分开启的闸阀、球阀或其它节流阀 | 8D | 8D | 8D | 3D |
