热电阻
WR□□－□□□工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器调配套使用。它可以直接测量各种生产过程中-200℃至＋420℃范围内的液体、蒸汽和气体介质及固定 表面的温度。
通常和显示仪表、记录仪表等配套使用。直接测量生产过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
主要特点：
压簧式感温元件，抗振性能好；
测量精确度高；
机械强度高，耐压性能好；
进口薄膜电阻元件，性能可靠稳定；
工作原理：
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，
工作仪表便显示出电阻所对应的温度值。

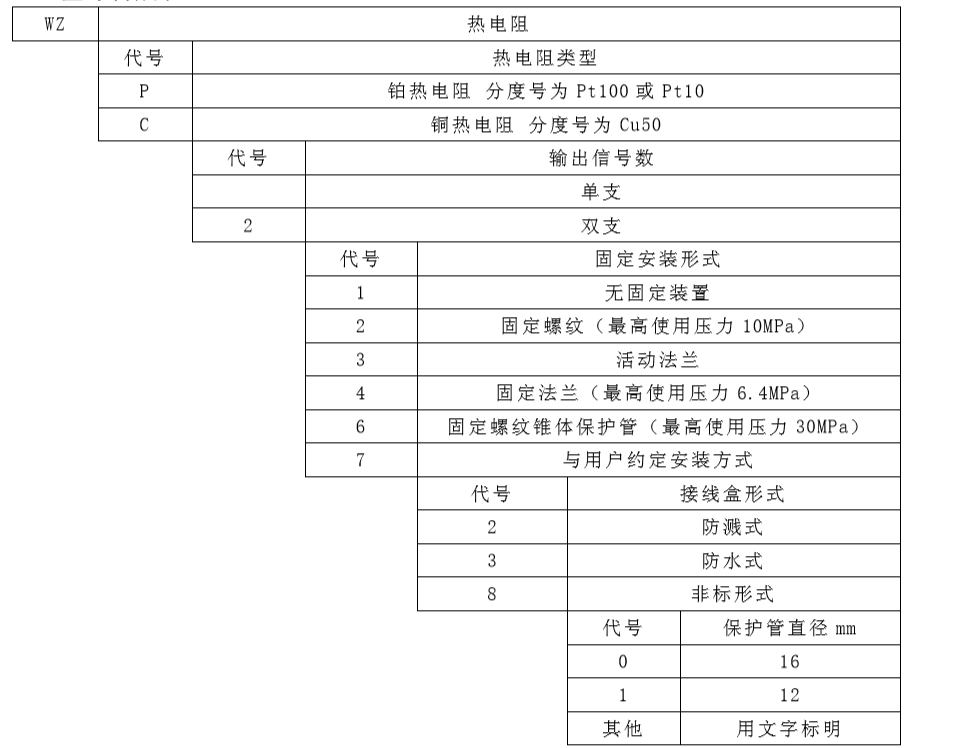

根据国家规定，我公司生产符合 IEC 国际标准分度号的 Pt100 铂热电阻 和符合专业标准分度号的 Cu50 铜热电阻两大类装配式、统一设计型热电阻。
名称 | 型号 | 分度号 | 允差等级 | 测量范围℃ | 允许偏差 |
铂热电阻 | WZP | Pt100 | A | -200～+420 | ±(0.15+0.002∣t∣) |
B | ±(0.30+0.005∣t∣) | B | ±(0.30+0.005∣t∣) | ||
铜热电阻 | WZC | Cu50 | -50～+150 | ±(0.30+0.006∣t∣) | ±(0.30+0.006∣t∣) |
注： "t"为实测温度绝对值。铂热电阻允差执行标准：JB/T8622-1997，铜热电阻
允差执行标准： JB/T8623-1997。
◎ 热响应时间
在温度出现阶跃变化时，热电阻的电阻值变化至相当于该阶跃变化的 50%所需
要的时间，称为热响应时间，用 t0.5 表示。
保护管直径 mm | 保护管材料 | 热响应时间 t0 . 5s | |
铂 热 电 阻 | Φ 12 | 1Cr18Ni9Ti | 30～ 90 |
Φ 12 | 1Cr18Ni9Ti | 30～ 90 | |
锥形保护管 | 1Cr18Ni9Ti | 90～ 180 | |
铜热电阻Φ 12 | 1Cr18Ni9Ti | <180 | |
定义同装配式热电偶
◎ 热电阻最小置入深度
lmin = ln+15D
lmin--最小可用置入深度
ln--感温元件长度
D--保护管外径
◎ 自热影响
通过热电阻中的测量电流为 5mA 时，测得的电阻增量换算成温度值应不大于0.30℃。
◎ 绝缘电阻
常温绝缘电阻的试验电压可取直流 10～100V 任意值，环境温度在 15～ 35℃
范围内，相对湿度应不大于 80%。常温绝缘电阻值应不小于 100MΩ。
□ 热电阻结构
装配式热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。
WZP 型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示、记录或调节仪同时检测同一地点温度的场合。
WZC 型铜电阻的感温元件是一个铜丝绕组
安装与固定形式
固定形式 | 保护管直径/材质 | 固定数据/材质 | 最高使用压力MPa | |
数据 | 材质 | |||
活动法兰 | Φ12/Φ16/Φ20（1Cr18Ni9Ti) | 铸铝/Q235 | 常压 | |
固定法兰 | Φ12/Φ16/Φ20（1Cr18Ni9Ti) | DN15 | 1Cr18Ni9Ti | 6.4 |
Φ12/Φ16/Φ20（1Cr18Ni9Ti) | DN20 | 1Cr18Ni9Ti | ||
固定螺纹 | Φ12/Φ16/Φ20（1Cr18Ni9Ti) | M27X2 | 1Cr18Ni9Ti | 10 |
Φ12/Φ16/Φ20（1Cr18Ni9Ti) | G3/4 | 1Cr18Ni9Ti | ||
固定螺纹 | Φ12/Φ16/Φ20（1Cr18Ni9Ti) | M33X2 | 1Cr18Ni9Ti | 10(保护管采用锥形时可达30MPa) |
Φ12/Φ16/Φ20（1Cr18Ni9Ti) | G1 | 1Cr18Ni9Ti | ||
