热电偶
WR□□－□□□系列装配式热电偶工业用装配式热电偶是一种常用温度传感器，通常 与温度变送器、调节器及显示仪表等配套使用,组成过程 控制系统 。可以直接测量各种生产过程中液体、蒸汽和 气体介质及固体表面温度
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。 热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围
型号 | 分度号 | 允差等级 | |||
Ⅰ级 | Ⅱ级 | ||||
允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~800 | ±0.004（t） | 333~900 | ||
WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
WRP | S | ±2.5℃ | 0~+600 | ||
±0.0025（t） | 600~1300 | ||||
WRQ | R | ±2.5℃ | 0~+600 | ||
±0.0025（t） | 600~1300 | ||||
WRR | B | ±2.5℃ | 0~+600 | ||
±0.0025（t） | 600~1600 | ||||
热电偶时间常数
热惰性级别 | 时间常数（秒） | 热惰性级别 | 时间常数（秒） |
Ⅰ | 90－180 | Ⅲ | 10月30日 |
Ⅱ | 30－90 | Ⅳ | ＜10 |
热电偶公称压力：一般是指在工茁度下保护管所能承受的静态外压而破裂。
热电偶小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
规定的长时间使用温度（℃） | 试验温度（℃） | 绝缘电阻值（Ω） |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |
WR热电偶 标准型 | ||||||||
标记 | 热电偶类别 | 分度号 | ||||||
N | 镍铬-镍硅 | K | ||||||
M | 镍铬硅-镍硅 | N | ||||||
E | 镍铬-铜镍 | E | ||||||
F | 铁-铜镍 | J | ||||||
C | 铜-铜镍 | T | ||||||
P | 铂铑10-铂 | S | ||||||
Q | 铂铑13-铂 | R | ||||||
R | 铂铑30-铂铑6 | B | ||||||
W | 钨铼3-钨铼25 | WRe3/25 | ||||||
标记 | 热电偶对数 | |||||||
1 | 单支式（可不标记） | |||||||
2 | 双支式 | |||||||

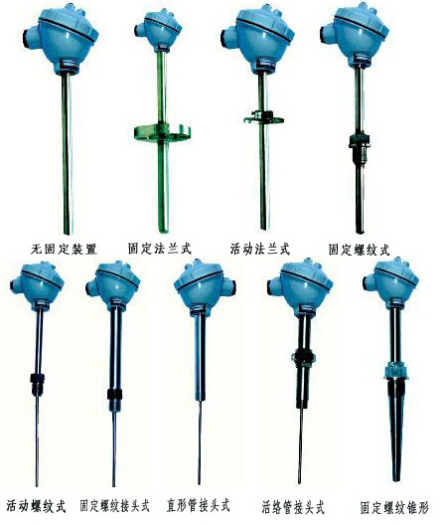

标记 | 安装固定装置 | |||||||
1 | 无固定装置 | |||||||
2 | 固定螺纹 | |||||||
3 | 活动法兰 | |||||||
4 | 固定法兰 | |||||||
5 | 活络管接头式 | |||||||
6 | 固定螺纹锥形式 | |||||||
7 | 直行管接头式 | |||||||
8 | 固定螺纹管接头式 | |||||||
9 | 活动螺纹管接头式 | |||||||
标记 | 接线盒形式 | |||||||
2 | 防溅式 | |||||||
3 | 防水式 | |||||||
4 | 隔爆式 | |||||||
标记 | 保护管直径（mm） | |||||||
0 | Ф16 | |||||||
1 | Ф20（S/R/B型热电偶为Ф25双层管） | |||||||
2 | Ф16（高铝管，限用于K、N型热电偶） | |||||||
3 | Ф25（高铝管，限用于K、N型热电偶） | |||||||
特殊说明（直径标明Ф尺寸） | ||||||||
6 | 总长L/ | mm | ||||||
7 | 插入长度l | mm | ||||||
标记 | 隔爆等级 | |||||||
BT4 | ExdiiBT4 | |||||||
CT4 | DiiCT4 | |||||||
