高频雷达物（液）位计
90 系列传感器是26G高频雷达式物位测量仪表，测量最大距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于各种强腐蚀性液体的测量
雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

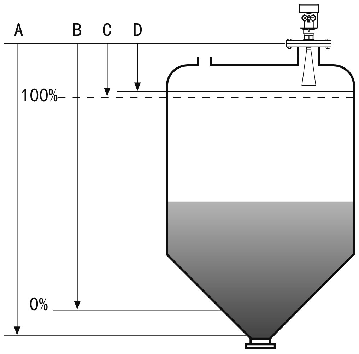

A 量程设定 B 低位调整 C 高位调整 D 盲区范围
测量的基准面是：螺纹底面或法兰的密封面。 注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。
26G雷达物位计特点：
★ 天线尺寸小，便于安装；非接触雷达，无磨损，无污染。
★几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。
★严重粉尘环境对高频物位计工作影响不大。
★波长更短，对在倾斜的固体表面有更好的反射。
★ 波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
★测量盲区更小，对于小罐测量也会取得良好的效果。
★高信噪比，即使在波动的情况下也能获得更优的性能。
★ 高频率，是测量固体和低介电常数介质的最佳选择。
901
应 用 | 各种腐蚀的液体 | ||
测量范围 | 10米 | 频率范围 | 26GHz |
过程连接 | 螺纹、法兰 | 电 源 | 两线制（DC24V）/四线制（DC24V/AC220V ） |
过程温度 | -40～130℃ | 防爆等级 | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
过程压力 | -0.1～0.3 MPa | 外 壳 | 铝 单腔 /铝 双腔 / 塑料/ 不锈钢 单腔 |
精 度 | ±5mm | 信号输出 | ..20mA/HART（两线/四线） |
防护等级 | IP67 | RS485 Mod bu | |
902
应 用 | 耐温、耐压、轻微腐蚀的液体 | ||
测量范围 | 30米 | 频率范围 | 26GHz |
过程连接 | 螺纹、法兰 | 电 源 | 两线制（DC24V）/四线制（DC24V/AC220V ） |
过程温度 | -40～130℃ -40～250℃( 高温型 ) | 防爆等级 | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
过程压力 | -0.1～4.0 MPa | 外 壳 | 铝 单腔 /铝 双腔 / 塑料/ 不锈钢 单腔 |
精 度 | ±3mm | 信号输出 | ..20mA/HART（两线/四线） |
防护等级 | IP67 | RS485 Mod bus | |
902T
应 用 | 腐蚀性液体、蒸汽、挥发性液体 | ||
测量范围 | 20米 | 频率范围 | 26GHz |
过程连接 | 螺纹、法兰 | 电 源 | 两线制（DC24V）/四线制（DC24V/AC220V ） |
过程温度 | -40～130℃ -40～250℃( 高温型 ) | 防爆等级 | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
过程压力 | -0.1～2.0 MPa | 外 壳 | 铝 单腔 /铝 双腔 / 塑料/ 不锈钢 单腔 |
精 度 | ±3mm | 信号输出 | ..20mA/HART（两线/四线） |
防护等级 | IP67 | RS485 Mod bus | |
903
应 用 | 固体料、强粉尘、易结晶、 结露场合 | ||
测量范围 | 70米 | 频率范围 | 26GHz |
过程连接 | 万向法兰 | 电 源 | 两线制（DC24V）/四线制（DC24V/AC220V ） |
过程温度 | -40～130℃ -40～250℃( 高温型 ) | 防爆等级 | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
过程压力 | -0.1～4.0 MPa平板法兰 -0.1~0.3MPa万向法兰 | 外 壳 | 铝 单腔 /铝 双腔 / 塑料/ 不锈钢 单腔 |
精 度 | ±15mm | 信号输出 | ..20mA/HART（两线/四线） |
防护等级 | IP67 | RS485 Mod bus | |
904
应 用 | 固体料、强粉尘、易结晶、 结露场合 | ||
测量范围 | 80米 | 频率范围 | 26GHz |
过程连接 | 螺纹，万向法兰 | 电 源 | 两线制（DC24V）/四线制（DC24V/AC220V ） |
过程温度 | -40～130℃ -40～250℃( 高温型 ) | 防爆等级 | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
过程压力 | --0.1~0.3MPa | 外 壳 | 铝 单腔 /铝 双腔 / 塑料/ 不锈钢 单腔 |
精 度 | ±15mm | 信号输出 | ..20mA/HART（两线/四线） |
防护等级 | IP67 | RS485 Mod bus | |
905
应 用 | 固体颗粒、粉料 | ||
测量范围 | 液体 30米/ 固块 20米/ 固粉 15米 | 频率范围 | 26GHz |
过程连接 | 螺纹，法兰 | 电 源 | 两线制（DC24V）/四线制（DC24V/AC220V ） |
过程温度 | -40～130℃ -40～250℃( 高温型 ) | 防爆等级 | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
过程压力 | -0.1~0.3MPa万向法兰 -0.1~4.0MPa平板法兰 | 外 壳 | 铝 单腔 /铝 双腔 / 塑料/ 不锈钢 单腔 |
精 度 | ±15mm | 信号输出 | ..20mA/HART（两线/四线） |
防护等级 | IP67 | RS485 Mod bus | |
906
应 用 | 卫生型液体存储容器、强腐蚀性容器 | ||
测量范围 | 20米 | 频率范围 | 26GHz |
过程连接 | 法兰 | 电 源 | 两线制（DC24V）/四线制（DC24V/AC220V ） |
过程温度 | -40～130℃ | 防爆等级 | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
过程压力 | -0.1~4.0MPa平板法兰 | 外 壳 | 铝 单腔 /铝 双腔 / 塑料/ 不锈钢 单腔 |
精 度 | ±3mm | 信号输出 | ..20mA/HART（两线/四线） |
防护等级 | IP67 | RS485 Mod bus | |
