仪表安装

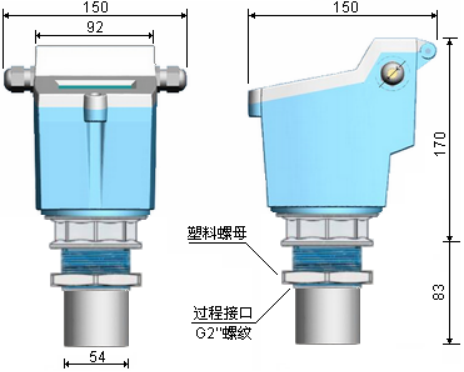

仪表外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）

安装方法：

  开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

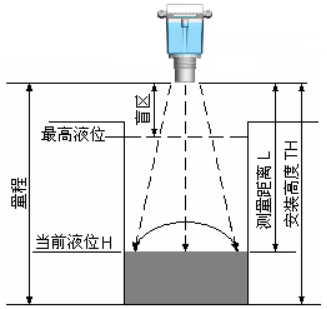

安装参数含义

如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，

得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。

仪表量程指仪表能够测量的距离，安装高度TH应小于量程。

仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.3m，

则液位与探头间距必须大于0.3m。

探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。

仪表安装原则

1）探头发射面到最低液位的距离，应小于选购仪表的量程。

2）探头发射面到最高液位的距离，应大于选购仪表的盲区。

3）探头的发射面应该与液体表面保持平行。

4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。

6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径

   大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。

安装注意事项

1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

2）电线、电缆保护管，要注意密封防止积水。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。

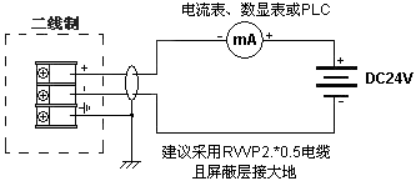

仪表接线

仪表调试

键盘说明

【Mode】：菜单键。按【Mode】出现密码界面，输入密码进入菜单，在设置时按【Mode】取消设置，设置完毕后，按【Mode】键退出菜单。

【 ▲ 】： 下翻键和数字键。在菜单中，该键作为菜单的下翻键用，在更改数据时，该键作为数字键用。

【  ►】： 移位键和上翻键。在菜单中，该键作为菜单的上翻键用，在更改数据时， 该键作为移位键用。

【 OK 】： 确认键。选择菜单或确认选项和数据。

密码说明

按Mode键，出现密码界面：“0000”，按【▲】键将第一位改为1，按【OK】键即可进入参数设置菜单界面
