分体式超声波液位计WTSGLP
WTSGLP分体式超声波液位计具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，
用户完全可以通过本手册进行仪表标定。
仪表的所有输入、输出线均具有防雷、防短路的保护功能。
技术指标 | |
测量范围： | 0～15m（根据实测量程选定） |
盲 区： | 0.25m～0.6m |
测距精度： | ±0.3%FS （标准条件） * |
测距分辨率： | 1mm |
压 力： | 3个大气压以下 |
仪表显示： | 自带LCD显示液位或空间距离 |
模拟输出： | 4～20mA |
数字输出： | RS485、Modbus协议或定制协议 |
供电电压： | DC24V/AC220V，防雷装置内置 |
环境温度： | －20℃ ～ ＋60℃ |
防护等级： | IP65 |

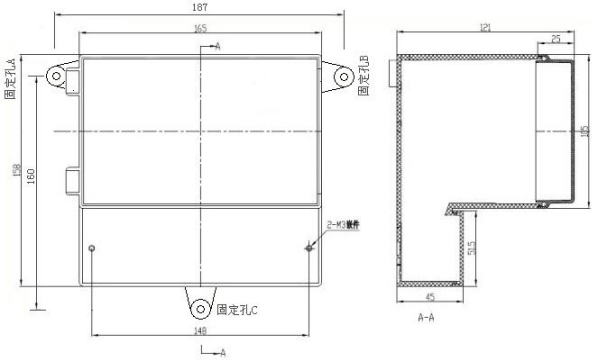

仪表外形尺寸

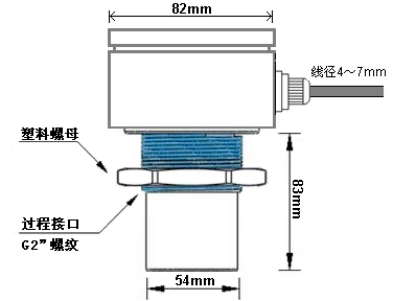

探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）

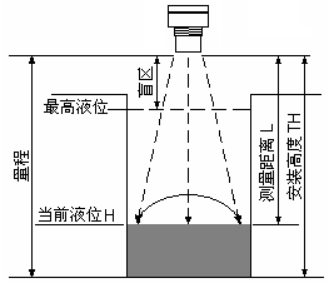

安装参数含义
如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例如盲区为0.3m，
则最高液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。
仪表安装原则
1）探头发射面到最低液位的距离，应小于选购仪表的量程。
2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁光滑，探头的安装位置需离开池壁0.3m以上，若池壁不光滑，探头的安装位置需离开池壁0.5m以上。
6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大
于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。
或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
安装注意事项
1）建议仪表现场接地，即最左边接线柱(有接地符号)或Sensor接线柱的G端接大地。
2）电线、电缆保护管，要注意密封防止积水。
仪表接线板
打开下盖即可看见仪表的接线板，如下图所示：
探头接线板
打开探头上盖即可见探头接线板，如图所示：
接线说明
接电源AC220V或DC24V前，请仔细检查电源电压是否正确、以及是否接到相应的接线柱上！
RELAYT1～RELAY4为4路开关量，分别对应P03(Relay)菜单中Relay1～Relay4设置；
仪表需要接地时请接最左边接线柱(有接地符号)或Sensor接线柱的G端接大地；
Senser为探头接线柱，通过4芯屏蔽线和探头相连；

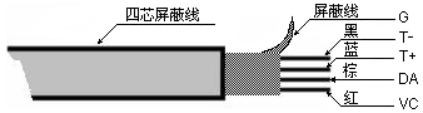

4芯屏蔽线连接方式如下图所示：
仪表的Senser接线牲
| 4芯屏藏线 | 探头上的接线板 |
VC | 红线 | VC |
DA | 棕线 | DA |
T+ | 蓝线 | T+ |
T- | 黑线 | T- |
G | 屏蔽线 | G |
一定要屏蔽电缆（例RVVP屏蔽电缆），且其中屏蔽线接Senser的G端
