阻旋料位开关
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有密封性 好、过载能力强、轻便易装、输出触点容量大等特点
产品概述
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有密封性 好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力 来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等 行业得到了广泛的应用。
l 工作原理
电动机带动叶片旋转，当被测介质到达叶片位置时，叶片受阻停止转动，从而触动后面的微动开关输出开关信号，当被测介质下降离开叶片时，叶片在弹簧的作用下恢复原位继续转动。弹簧的拉力可根据所测介质的比重进行调整，物料比重大时弹簧调整到最强，反之调之最弱。
l 产品特点
1. 小料斗专业型技术，三个轴承支撑，运行更可靠；
2. 独创的密封设计可防止粉尘渗入（专利实际）；
3. 扭力稳定可靠且扭力大小可调节；
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏；
5. 机电分离式结构，整体免拆卸易维护；
6. 接线盒IP65 的防护等级，密封性好，可室外使用；
7. 特殊叶片可使用于低密度物料；
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等
技术参数
1、电源：220VAC/110VAC/24VDC
2、触电容量：250VAC/10A SPDT（单刀双掷）
3、功率：4W
4、叶片转速：1RPM（转/速）
5、力矩：1.0kg×cm
6、物料比重：≥0.5g/cm3
7、工作温度：-10℃-80℃（最高可达 400℃）
8、绝缘电阻：≥100MΩ
9、介质强电：1500V*1min
10、防护等级：IP65
11、叶片材质：SUS304

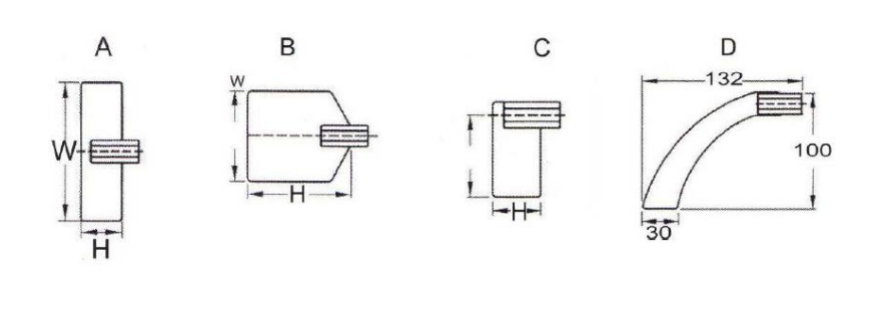

叶片形式
扭力调整
1.用户可根据被测物的比重大小进行扭力调整。当被测物比重大时，可将弹簧扭力调至最强的 位置，此时叶片的灵敏度较差；被测物比重愈小时，可将弹簧调至愈弱，则叶片灵敏度较好。
2．具体方法 ：打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应的孔中（靠近 端子台的孔扭力最弱）。
l 注意在使用过程中扭力弹簧的扭力，请勿随意更换，以免造成误动作。
NO. | 故 障 现 象 | 原因分析 | 排除方法 |
1 | 物料达到时，叶片仍转 动 | 叶片尺寸与物料比重不符 | 重新确定叶片尺寸 |
2 | 叶片变形或传动轴变 形弯曲 | 物料冲击力太大 | 做适当防护措施 |
3 | 叶片不转动 | 电源未接好 检查线路将线接好 | 马达烧坏 与本公司联系更换马达 |
日常维护
1．检查传动轴、叶片是否弯曲变形或损坏。
2．检查传动轴与叶片之间的连接是否牢固。
3．定期清除叶片及传动轴上的物料及杂物。
4．接线盒请勿直接用水冲洗。
开箱及检查
1．包装应完好无损。
2．开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。
3．装箱内容：a) 产品 1台 b) 说明书1份
安装注意事项
1．水平安装时，将开关以水平向下呈15℃～20℃之夹角安装，以减少物料的冲击。
2．接线盒入线口必须朝下，电缆固定螺母必须锁紧。
3．送电时应确认使用电压正确。
4．被控制线路负载必须与开关接点容量相匹配。
5．安装产品附近应避免有架桥破坏器或振动马达。
6．开关安装避免靠近入料口，以减少下料损坏叶片及误动作；若开关必须安装在靠近入料口处，
请在开关上方200mm处加装一2"宽的保护挡板。
7．各产品安装时根据其型号不同，选择水平安装和垂直安装。
8．轴长可调型开关在现场拆解安装时，万向接头与传动轴连接时，锁紧螺母必须涂上缺氧胶， 然后再用扳手锁紧。
9．现场安装、维护必须遵守“断电后开盖”的警告语。
10. 安装现场应不存在对铝合金有腐蚀作用的有毒气体。
11. 被测介质的最高温度不应超过产品标签中标明的温度。
12. 产品安装时请勿直接敲击叶片及传动轴。
