扩散硅压力变送器
本产品广泛用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位，实现对流体压力的测量，并适用于各种场合全天候环境及各种腐蚀性流体。
产品特点：
1、准确度高、稳定性好。除进口原装传感器已用激光修正外,还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。
2、可靠的机械保护IP65和防爆保护 ⅡCT6，可用于各种恶劣环境。
3、可用于测量粘稠、结晶和腐蚀性介质。
4、4~ 20mA DC标准电流信号输出，二线制工作，带负载抗干扰能力强。
5、体积小、重量轻，安装、调试、维护、使用方便。
主要技术参数
被测介质 | 与316不锈钢兼容的液体、气体、蒸汽 |
测量范围 | -95kPa~60MPa |
输出 | 4~20 mADC 二线制 |
精度 | 0.25%F · S 0.5%F · S |
电源电压 | 12~24 V DC |
机械保护 | IP65 |
防爆等级 | ⅡCT6 Exd |
关联设备 | EXZ231B型安全栅 |
使用温度 | -10~+80 ℃ |
过载极限 | 额定量程的1.5~3倍 |
负载电阻 | 不大于750Ω |
物理性能：
隔离膜片：316不锈钢
接触介质连接件：不锈钢
O型环：丁晴橡胶
外壳：铝合金
外壳喷涂：环氧树脂
过程连接方式：1/2NPT外螺纹
M20×1.5外螺纹
电气连接：电缆孔为Φ8
重量：约1kg
工作原理
过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器的转换，
转换为与输入压力成线性对应关系的（4~20）mA标准电流输出信号。

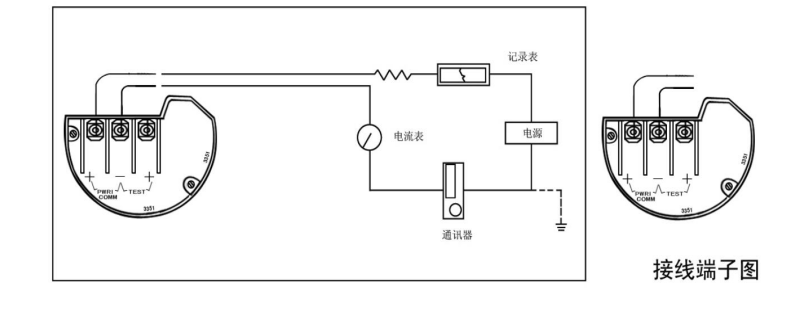

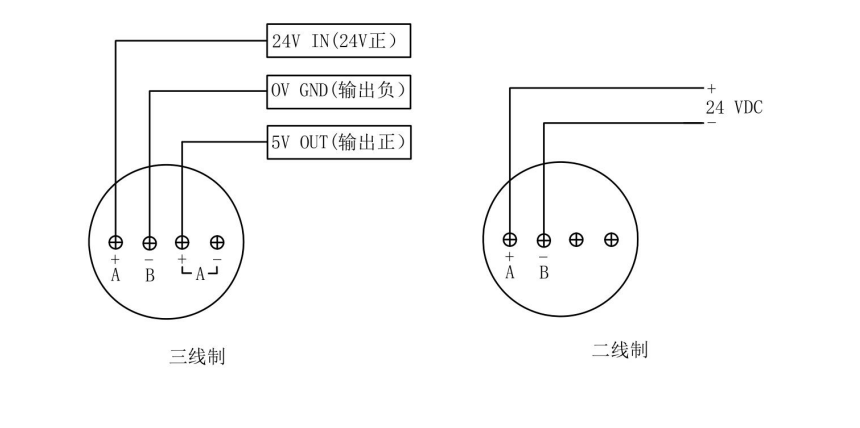

接线图
安装使用注意事项：
1、当选用本安防爆型变送器时，应同时选用相应的安全栅。
2、变送器的安装地点，应尽量远离大功率的电器设备，以避免电磁感应的干扰，影响本安型变送器的性能。
3、搬运和安装变送器时应轻拿轻放，以免影响本安电路的性能。
4、变送器的本安导线不得与高压电缆线一起敷设，导线长度应尽量缩短，导线的分布电感、分布电容及变送器的有效电感、
有效电容之和，不得超过安全栅规定的额定值。
5、变送器设有接线螺钉，接地导线必须牢固，且接地电阻不大于2Ω。
6、维修时切断本安电路的电源，在非危险区进行检修。
7、维修人员不得随意更换电气元件的规格、型号，有质量问题应立即与厂家联系。

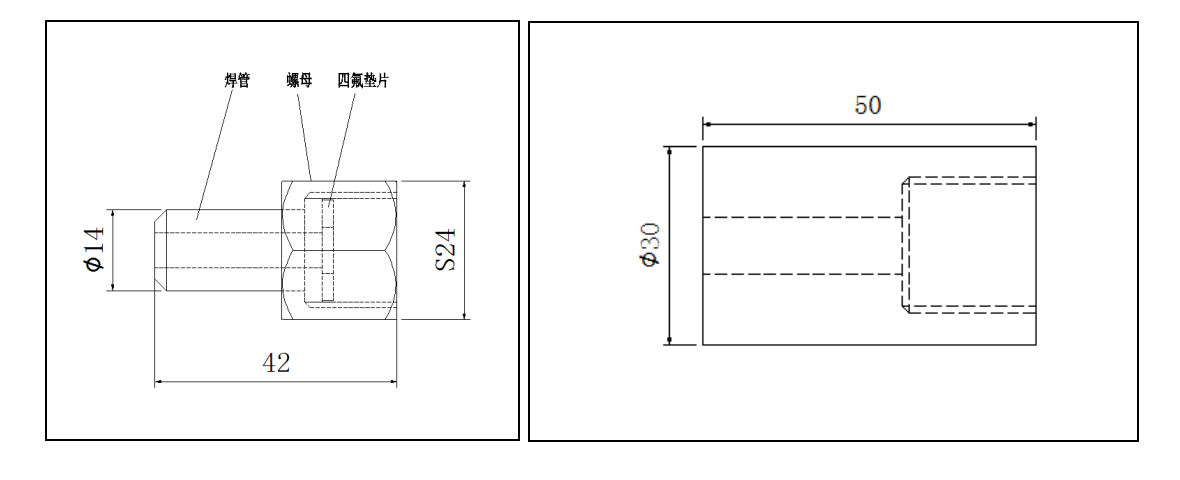

附件尺寸：
焊管接头 底座
注：螺纹部分常规是M20x1.5, 可根据客户要求定制
